高压容器双锥密封泄漏与维修
一、项目背景介绍
江苏某用户一台高压回流冷却器为三类压力容器，设计压力16.6MPa，直径1100mm，筒体材质为Q345R，上平盖材质为16MnIV。由于双锥密封泄漏，生产中临时做了注胶封堵处理，停工检修时送我公司，委托我司对该容器的双锥密封泄漏进行检修。
双锥密封结构简单，加工精度要求不是很高，装卸方便，能适用于压力与温度波动的场合。根据现行 GB/T 150.1~4-2024《钢制压力容器》附录C的推荐，双锥密封适合于设计压力为 6.4~35MPa，温度为0~400℃，内径为400~3200mm的压力容器。

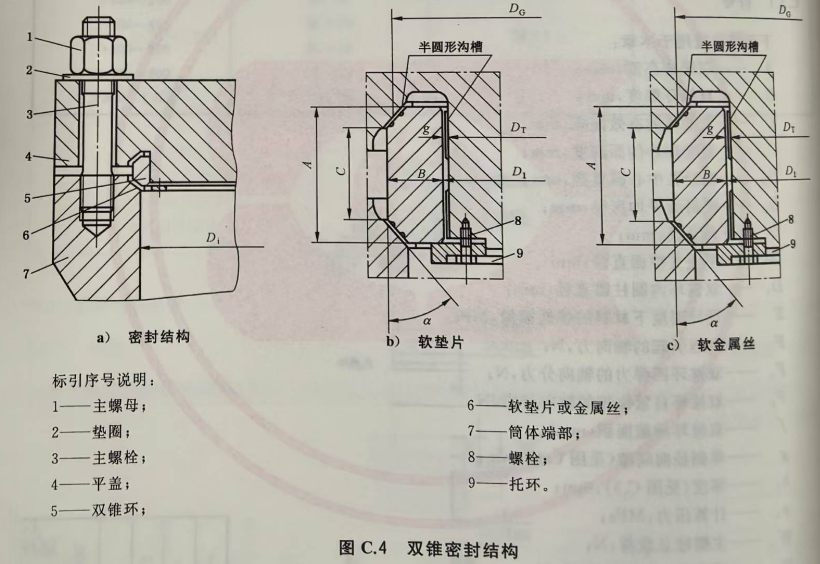

双锥密封属于有径向自紧作用的半自紧式密封结构，引用标准附图（图C.4 双锥密封结构）。
其作用原理是：在预紧状态，拧紧主螺栓使衬于双锥环两锥面上的软垫片和平盖、筒体端部上的锥面相接触并压紧;同时，双锥环本身产生径向收缩，使其内圆柱面和平盖凸出部分外圆柱面间的间隙g值消失而紧靠在平盖凸出部分上。内压升高时,径向分力使双锥环向外扩张，锥面与平盖、筒体端部的密封面进一步挤压，密封比压随介质压力升高而增大，形成 “自紧效应”。介质压力越高，密封面贴合越紧，从而实现高压下的可靠密封。
二、主要维修内容及难点
1、设备平盖拆除与清理：
该设备曾带压堵漏，平盖与设备筒体端面之间、螺栓孔间隙全部充满密封胶，给拆除工作带来很大困难。借助液压拉升器，100t螺旋千斤顶，最终将平盖拿下，并清理螺栓孔内、设备端部密封面处的密封胶。拆卸过程认真防护，保证了原设备螺栓完好，为用户节省更换新螺栓。因为密封胶的原因，双锥密封已无法找到原始漏点，给后面的工作带来麻烦。
2、双锥密封面检查与修理：
1）平盖密封面检查：利用平台、大型卡尺和万能角度尺，专业检测技术人员认真测量和分析，确定上平盖密封面基本完好，简单抛光清理，即可重复使用。
2）筒体端部密封面测量修理：打开后，初步外观检查，密封面存在环状压痕、少量局部压痕和纵向划伤，并发现3-4处大小不等的腐蚀坑，缺陷已全部修复。
实测检查，检测工程师用卡尺和万能角度尺，对锥面进行初步测量，整个密封面有变形，靠近管箱2个DN300法兰进出口对应处变形较大，因为锥面用卡尺难量准，我们在精密数控机床制作专用量具，最终测得单边间隙达到1.5~1.65 mm，整体成椭圆形状，密封面锥度也有点超差，但不多。
根据测量结果，我们首选锥面进行车削加工，但受用户工期制约，未能允许。我们根据双锥密封原理和密封面变形的形态，初步判定通过控制g值、主螺栓预紧力及预紧顺序设计，可以实现密封。
3）检查新提供双锥环，内外径偏大，锥度在公差范围，但平盖支撑面偏小，这样g值就偏大，综合上面的测量结果，我们反复计算推理，最终确定间隙g值。
3、双锥密封各部件回装与紧固
1）为确保安装尺寸精度，在工厂基坑中，使设备立置，密封面处于水平位置，采用立式垂直安装。先将双锥环和平盖装好，再将平盖与设备管箱组装。4个液压拉升器同时配合紧固使用。
2）为确保受力均匀，根据以上测量结果和各尺寸关系，计算螺栓预紧力，分别按30MPa、50MPa、80MPa、100MPa、100MPa（第二次）的表压力五次预紧，预紧方位和顺序也做严格规定，多次紧固螺栓完成。
三、水压与气压试验合格
我司按标准规范及客户要求，先后进行了水压试验保压20.75MPa，保压60分钟后检查无泄漏。气压试验保压17.5MPa，保压30分钟后检查未泄漏。双锥密封试压效果完好，交付使用。
