进口设备高压容器Inconel600密封板修理

简介：水冷器的基本技术参数:设计压力为16.5Mpa,水压试验为20.7Mpa。密封板材质为美国进口的Inconel600镍基合金。

维修难点：

一、密封板材质为美国进口的Inconel600镍基合金，在我国现行国标GB、化工行业标准HG、机械部行业标准JB都没有这种密封结构。根据客户介绍此工艺包由瑞士Ammonia Casale卡萨利公司引进，工程设计是天津渤海化工设计院。

二、在我司承接之前，该客户已邀请两家知名上市公司进行维修，修理后均继续发生泄露，客户几次修复未果，连续泄露已列为当地政府重点监管事项，若此次维修失败，将面临全面停产，该公司每月将损失近两亿元。

    我司首先对此密封形式进行技术分析和计算。管箱是用反向法兰加平盖再加密封板的结构，查询该台设备设计计算书，无相关内容。GB150也无反向法兰平盖结构计算方法，经分析我司采用以下两种计算方式：

1、GB150正向法兰加平盖及反向法兰分别计算法兰和平盖的强度。

2、采用有限元分析计算ANSYS算出平盖及密封板处应力、应力及变形量（见下图）综合分析两个计算结果，原图纸上强度和刚度都没问题。

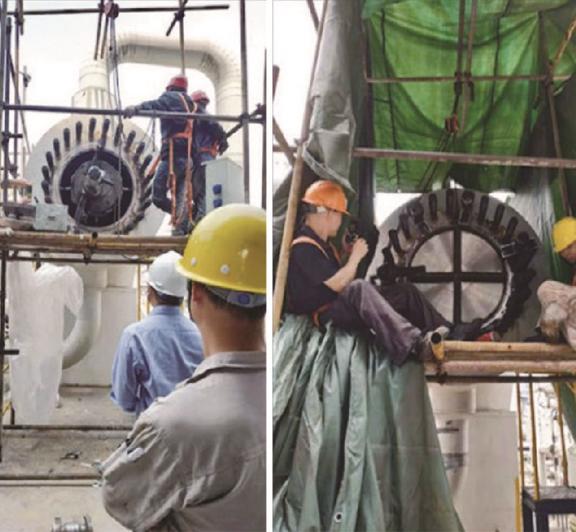

    根据以上分析结果我司编写修理方案，派工程师及专业修理人员到现场修理，成功的解决客户的难题，避免重大损失。
